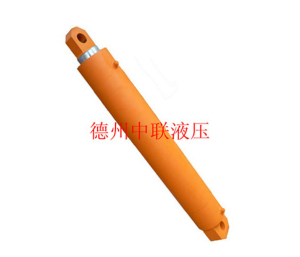

雙耳環液壓油缸
根據常用液壓油缸的結構形式，可將其分為四種類型：
1.活塞式
單活塞桿液壓缸只有一端有活塞桿。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。
2.柱塞式
（１） 并列直列式電動液壓缸
柱塞式液壓缸是一種單作用式液壓缸，靠液壓力只能實現一個方向的運動，柱 塞回程要靠其它外力或柱塞的自重；
（２）柱塞只靠缸套支承而不與缸套 接觸，這樣缸套極易加工，故適于做 長行程液壓缸； （３）工作時柱塞總受壓，因而它必須 有足夠的剛度；
（４）柱塞重量往往較大，水平放置時 容易因自重而下垂，造成密封件和導向 單邊磨損，故其垂直使用更有利。
3.伸縮式
伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用于工程機械和農業機械上。
4.擺動式
擺動式液壓缸是輸出扭矩并實現往復運動的執行元件，也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向， 葉片將帶動轉子作往復擺動。
1.活塞式
單活塞桿液壓缸只有一端有活塞桿。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。
2.柱塞式
（１） 并列直列式電動液壓缸
柱塞式液壓缸是一種單作用式液壓缸，靠液壓力只能實現一個方向的運動，柱 塞回程要靠其它外力或柱塞的自重；
（２）柱塞只靠缸套支承而不與缸套 接觸，這樣缸套極易加工，故適于做 長行程液壓缸； （３）工作時柱塞總受壓，因而它必須 有足夠的剛度；
（４）柱塞重量往往較大，水平放置時 容易因自重而下垂，造成密封件和導向 單邊磨損，故其垂直使用更有利。
3.伸縮式
伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用于工程機械和農業機械上。
4.擺動式
擺動式液壓缸是輸出扭矩并實現往復運動的執行元件，也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向， 葉片將帶動轉子作往復擺動。
